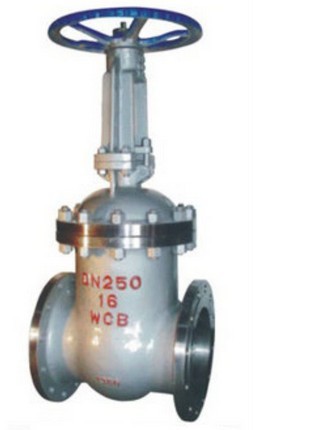

Z42H楔式雙閘板閘閥介紹：
Z42H楔式雙閘板閘閥適用于管道中帶顆粒液體中最常用的閥門，此閥門具有雙閘板而且有彈性座封座封閘閥的優點之外。并可以較直觀顯閥門開度．啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。還有以下優點：1、流體阻力小,密封面受介質的忡刷和侵蝕小。2、開閉較省力。3、介質流向不受限制,不擾流、不降低壓力。4、形體簡單,結構長度短，制造工藝性好，適用范圍廣。
|
設計與制造
|
GB/T12234JB/T3595
|
|
結構長度
|
GB/T12221
|
|
法蘭連接尺寸
|
GB9113JB/T79
|
|
檢驗與試驗
|
JB/T3595JB/T9092
|
|
壓力與溫度基準
|
JB/T3595ANSIB16.34
|
|
公稱壓力
|
100
|
|
強度試驗
|
MPa
|
15.0
|
|
密封試驗
|
11.0
|
|
上密封試驗
|
11.0
|
|
氣體密封試驗
|
0.6
|
Z42H楔式雙閘板閘閥主要零件材料及使用范圍
|
產品型號
|
Z42Y-100Z942Y-100
|
Z42Y-100VZ942Y-100V
|
|
閥體
|
WCB
|
WC6/WC9
|
|
閥蓋
|
WCB
|
12Cr1MoV
|
|
閥桿
|
38CrMoAlA
|
25Cr2MoV
|
|
閘板
|
25/WCB
|
WC6/WC9
|
|
萬向頂
|
38CrMoAlA
|
38CrMoAlA
|
|
螺栓
|
B7
|
25Cr2MoV
|
|
適用介質
|
水，汽，油品等
|
水，汽，油品等
|
|
最高工作溫度
|
425℃
|
550/590℃
|
Z42H-100Z42Y-100，Z42H-100VZ42Y-100V型
|
公稱壓力
PN(MPa)
|
公稱通徑
|
連接尺寸mm
|
外形尺寸mm
|
重量
Kg
|
|
D
|
D1
|
D2
|
D6
|
b
|
F1
|
f
|
Z-d
|
L
|
W
|
H
|
|
10
|
100
|
265
|
210
|
172
|
150
|
38
|
4．5
|
3
|
8-30
|
350
|
360
|
575
|
88
|
|
125
|
310
|
250
|
210
|
176
|
42
|
4．5
|
3
|
8-34
|
400
|
400
|
725
|
168
|
|
150
|
350
|
290
|
250
|
204
|
46
|
4．5
|
3
|
12-34
|
450
|
500
|
758
|
235
|
|
200
|
430
|
360
|
312
|
260
|
54
|
4．5
|
3
|
12-41
|
550
|
600
|
898
|
338
|
|
225
|
470
|
400
|
352
|
287
|
56
|
4．5
|
3
|
12-41
|
650
|
600
|
1028
|
521
|
|
250
|
500
|
430
|
382
|
313
|
60
|
4．5
|
3
|
12-41
|
650
|
640
|
1049
|
558
|
|
300
|
585
|
500
|
442
|
364
|
70
|
4．5
|
4
|
16-48
|
750
|
540
|
1208
|
686
|
